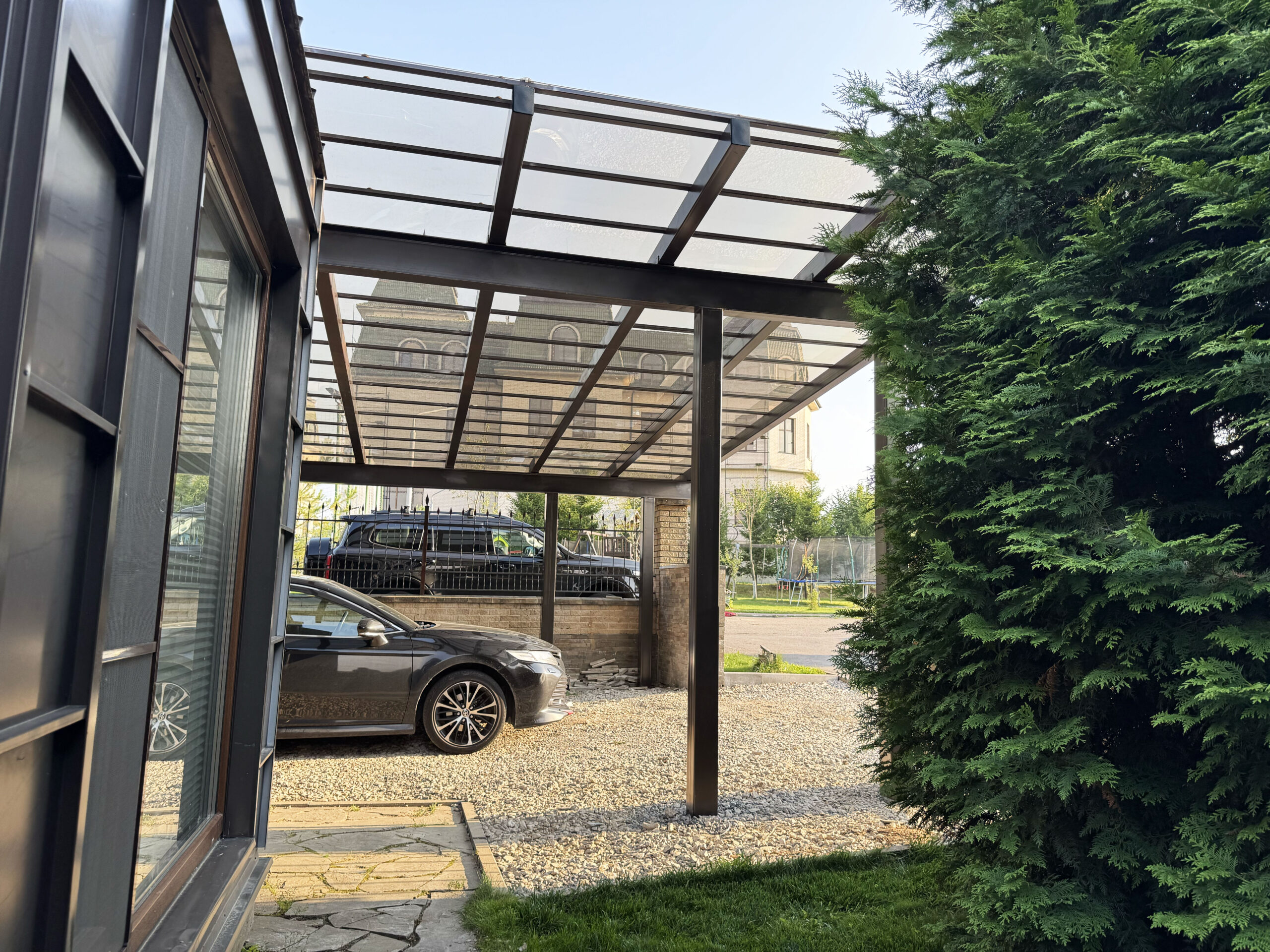

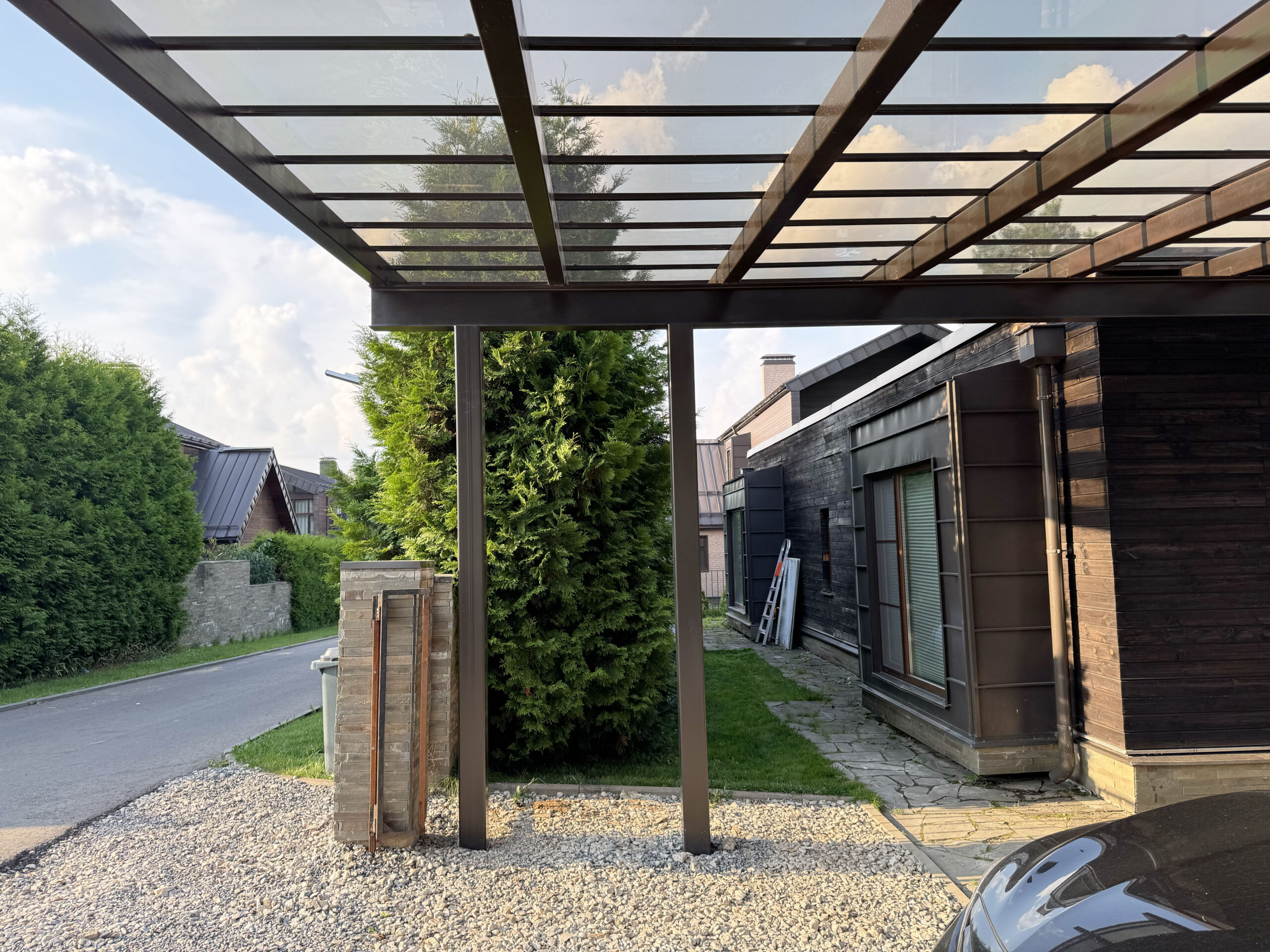

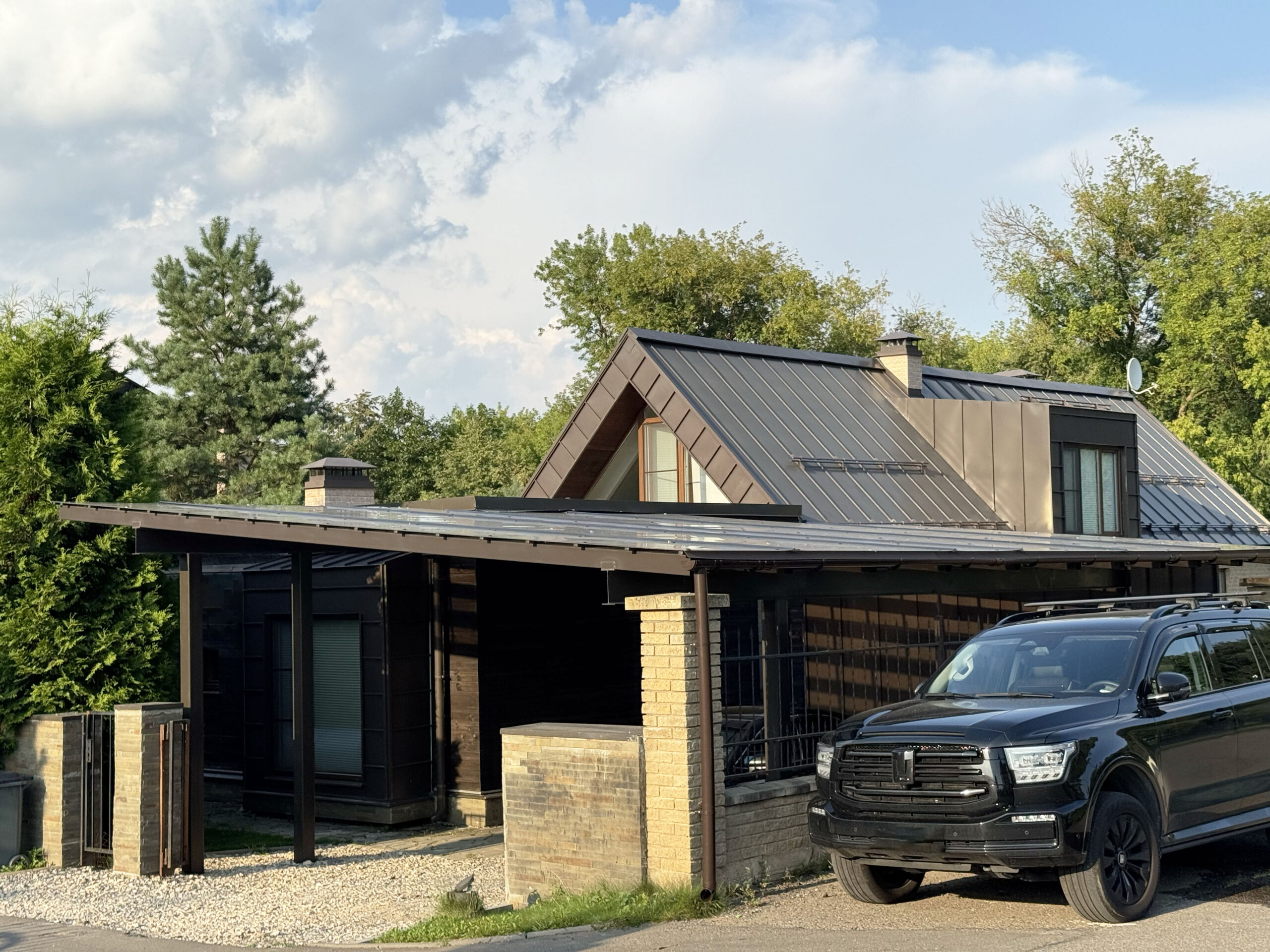

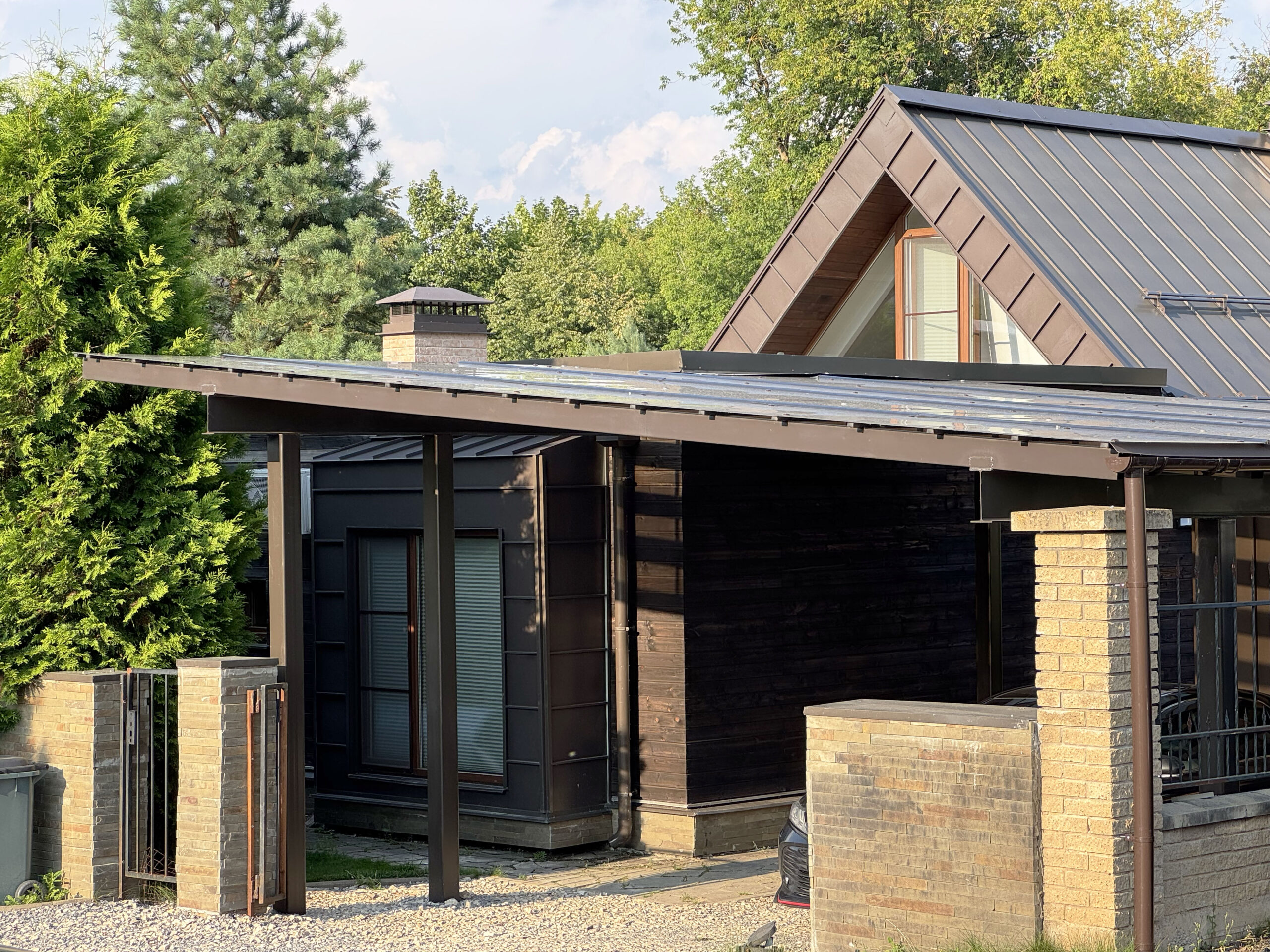

Навес в стиле лофт с хозблоком и кровлей из монолитного поликарбоната

Задача

Перед нашей командой стояла задача спроектировать и построить большой односкатный навес в стиле лофт размером 10 × 8 метров с интегрированным хозяйственным блоком 3,95 × 2 метра. Навес должен был создать полноценную защищенную парковочную зону, а хозблок — дополнительное пространство для хранения всего необходимого на участке.

Важно было грамотно вписать достаточно крупную конструкцию в уже сформированное пространство между домом и кирпичным забором. Поэтому расположение опор, геометрию навеса и хозблока необходимо было увязать с существующей архитектурой участка, сохранив удобство эксплуатации и аккуратный внешний вид.

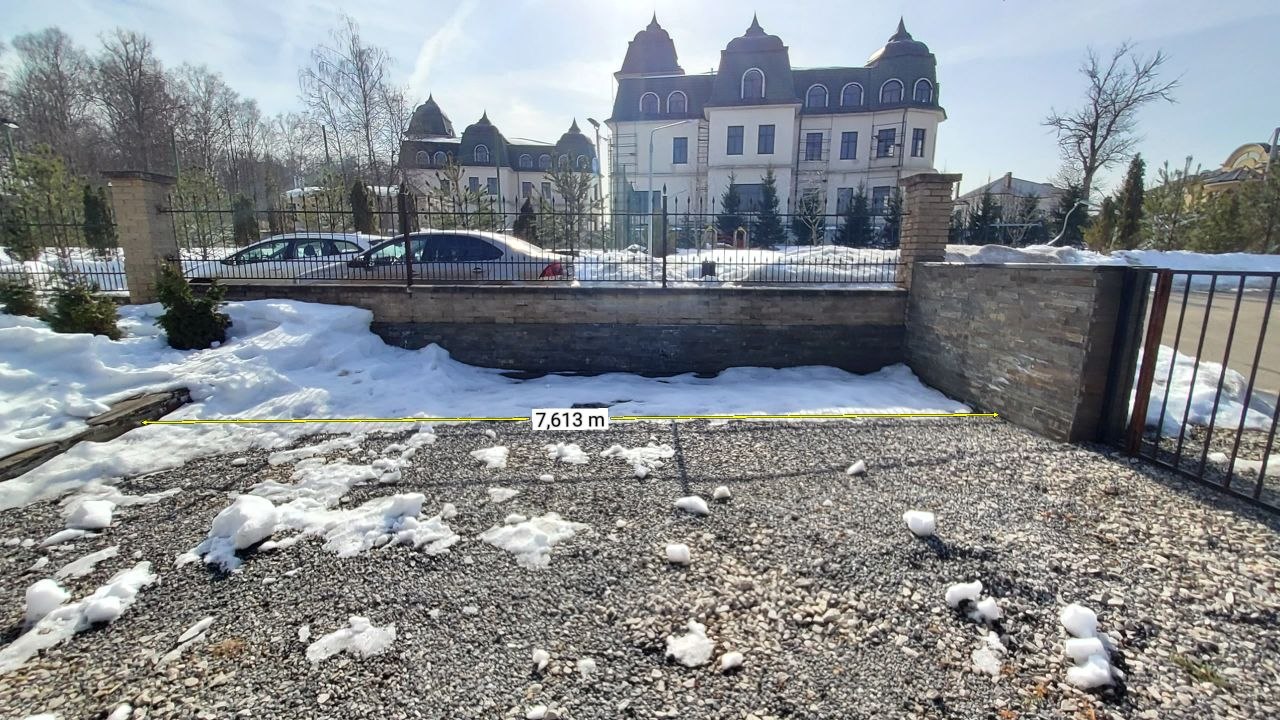

Фото до начала работ

До начала строительства на этом месте располагалась открытая площадка рядом с домом и существующим забором. Перед монтажом мы демонтировали подпорную стенку и выровняли участок, подготовив пространство под будущий навес и хозяйственный блок.

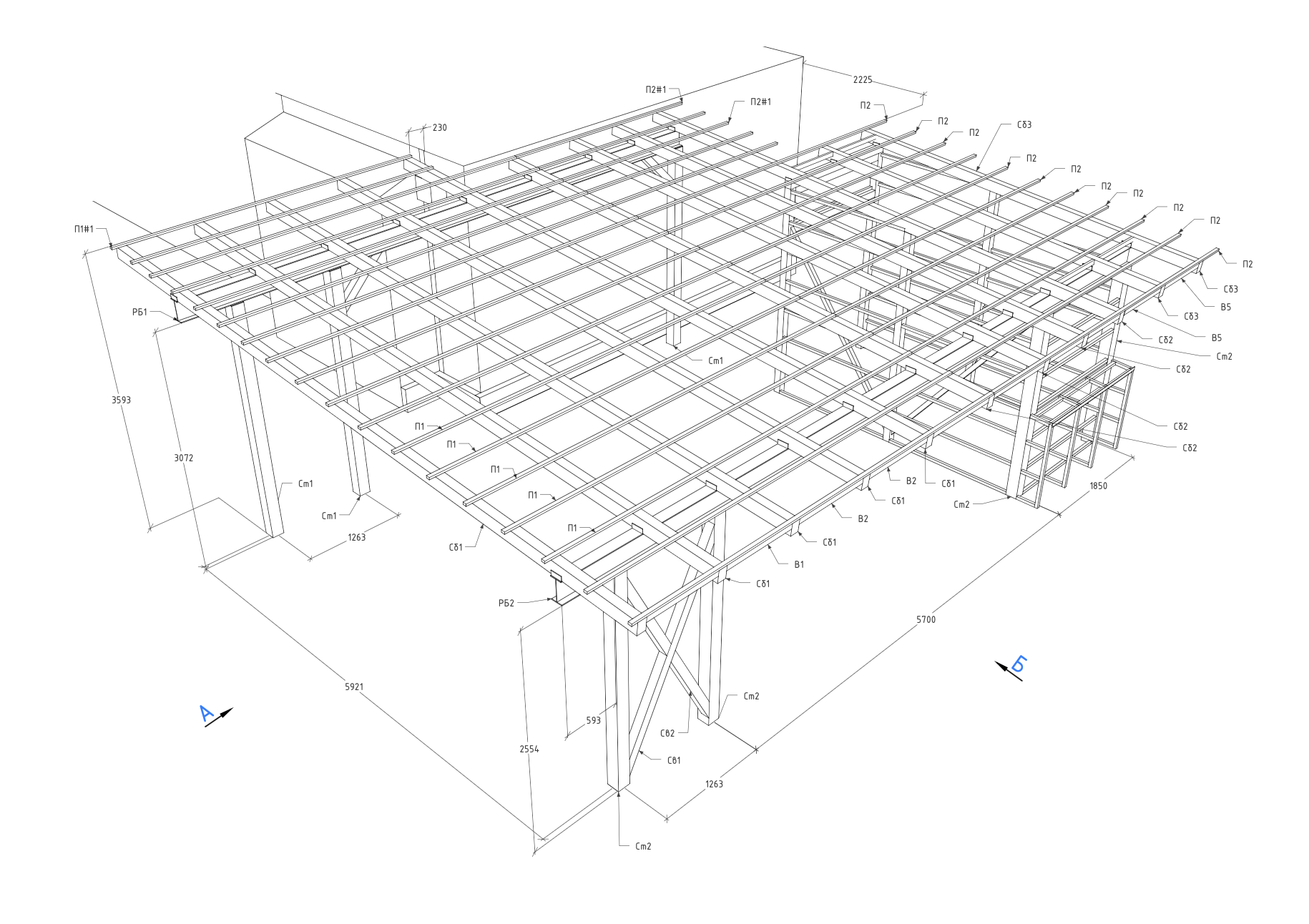

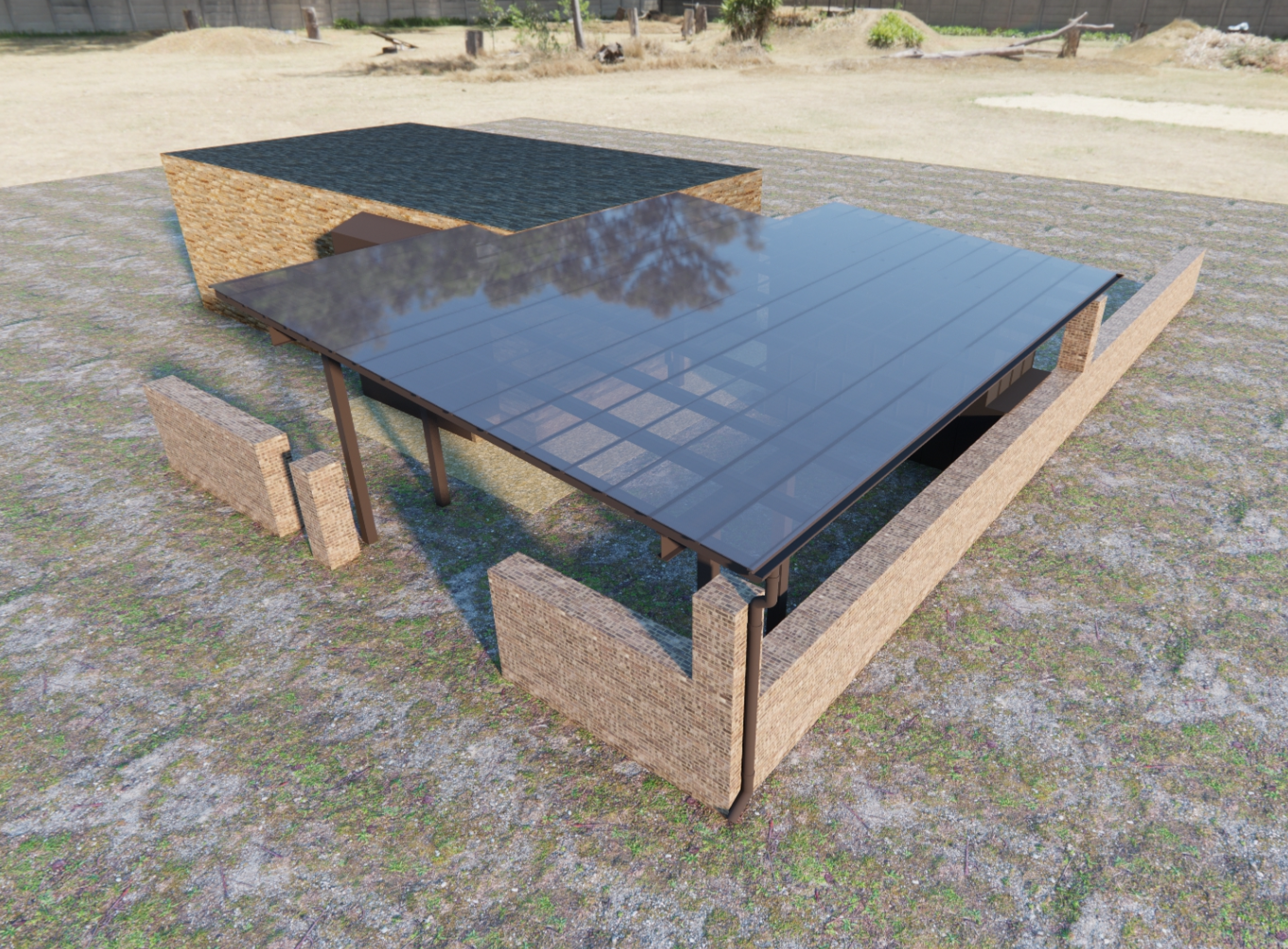

Чертежи и 3D-визуализация

Перед началом производства инженеры подготовили рабочую документацию и разработали 3D-модель будущего объекта. На этапе проектирования проработали расположение опор относительно дома и забора, конструкцию хозблока и односкатную кровлю с уклоном 5°. Отдельное внимание уделили тому, как большой навес будет выглядеть на участке и сочетаться с существующей архитектурой.

Инженерное решение

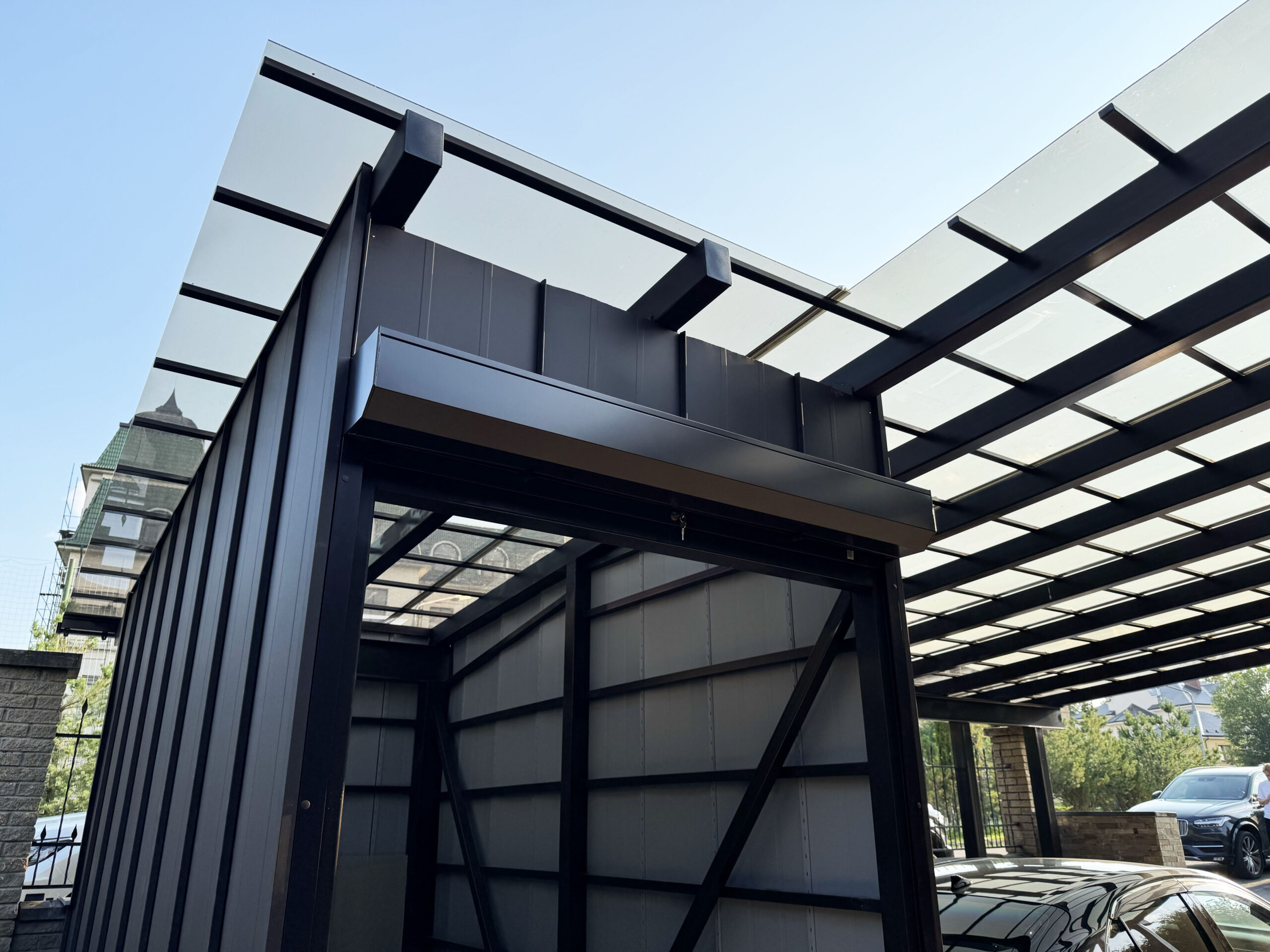

Основу навеса составляет усиленный металлический каркас. Основные опорные стойки выполнены из профильной трубы 150×150×5 мм, а в конструкции также используются стойки 100×100×3 мм. Несущие ригели выполнены из двутавровой балки 25Б1, а кровлю формируют 11 стропильных элементов из профильной трубы 140×100×4 мм. Стойки забетонированы на глубину 1,5 метра, а сам каркас рассчитан на снеговую нагрузку 210 кг/м².

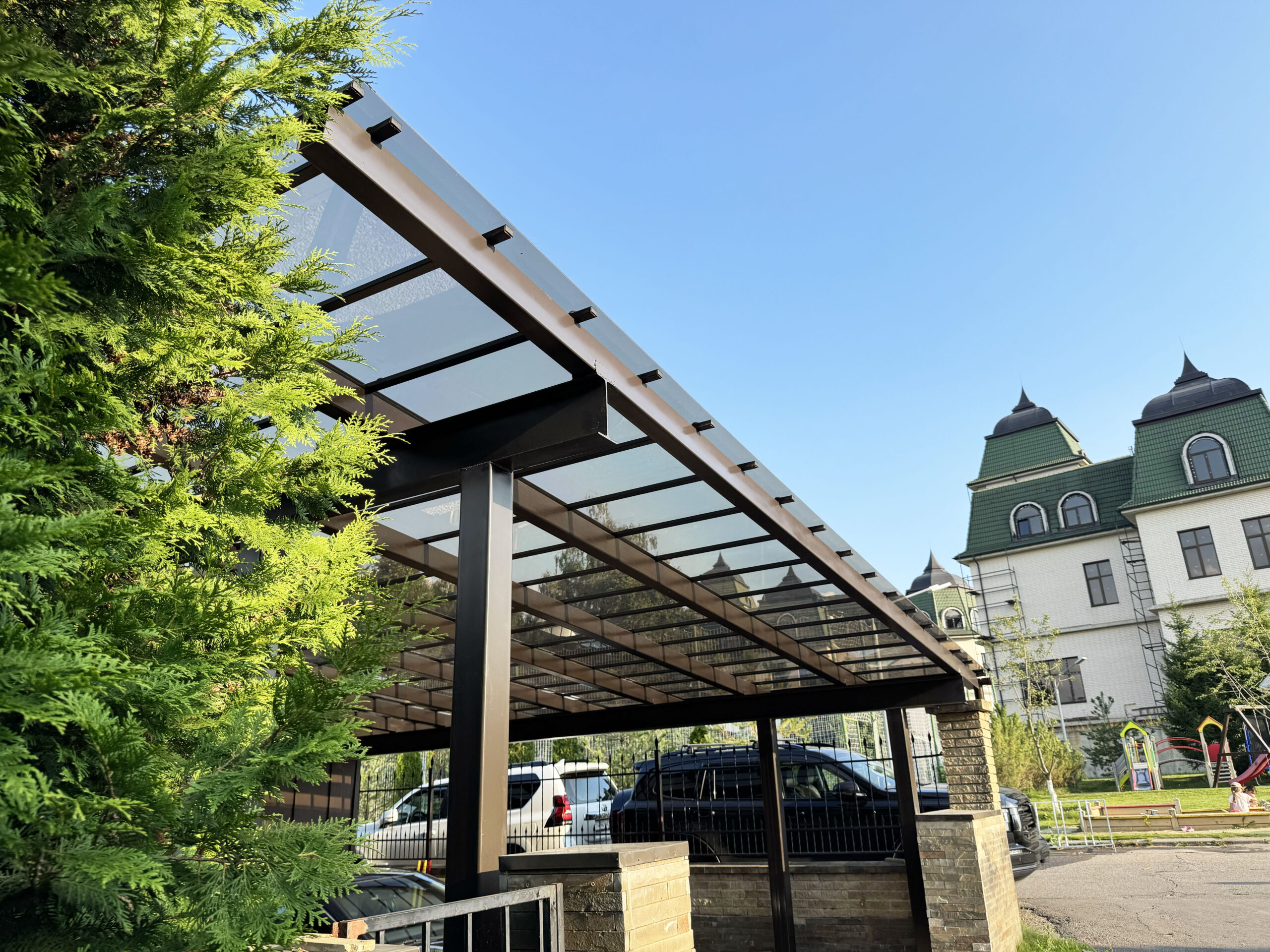

Для кровли использовали монолитный поликарбонат Woggel толщиной 5 мм в цвете «тёмная бронза». Односкатная конструкция имеет уклон 5°, обеспечивающий эффективный отвод воды в водосточную систему. Поликарбонат сохраняет визуальную лёгкость большого навеса и хорошо сочетается с металлокаркасом в цвете RR32.

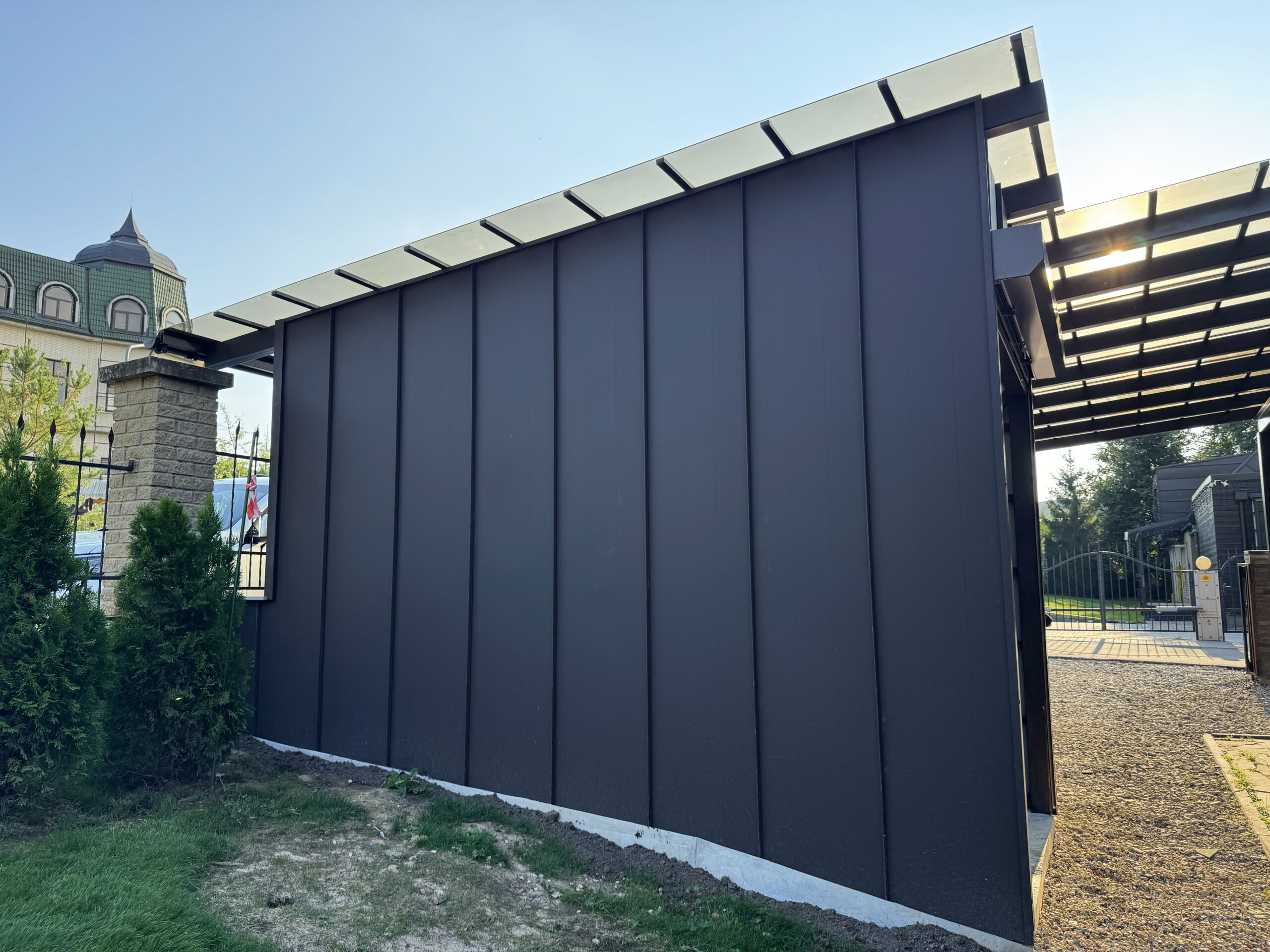

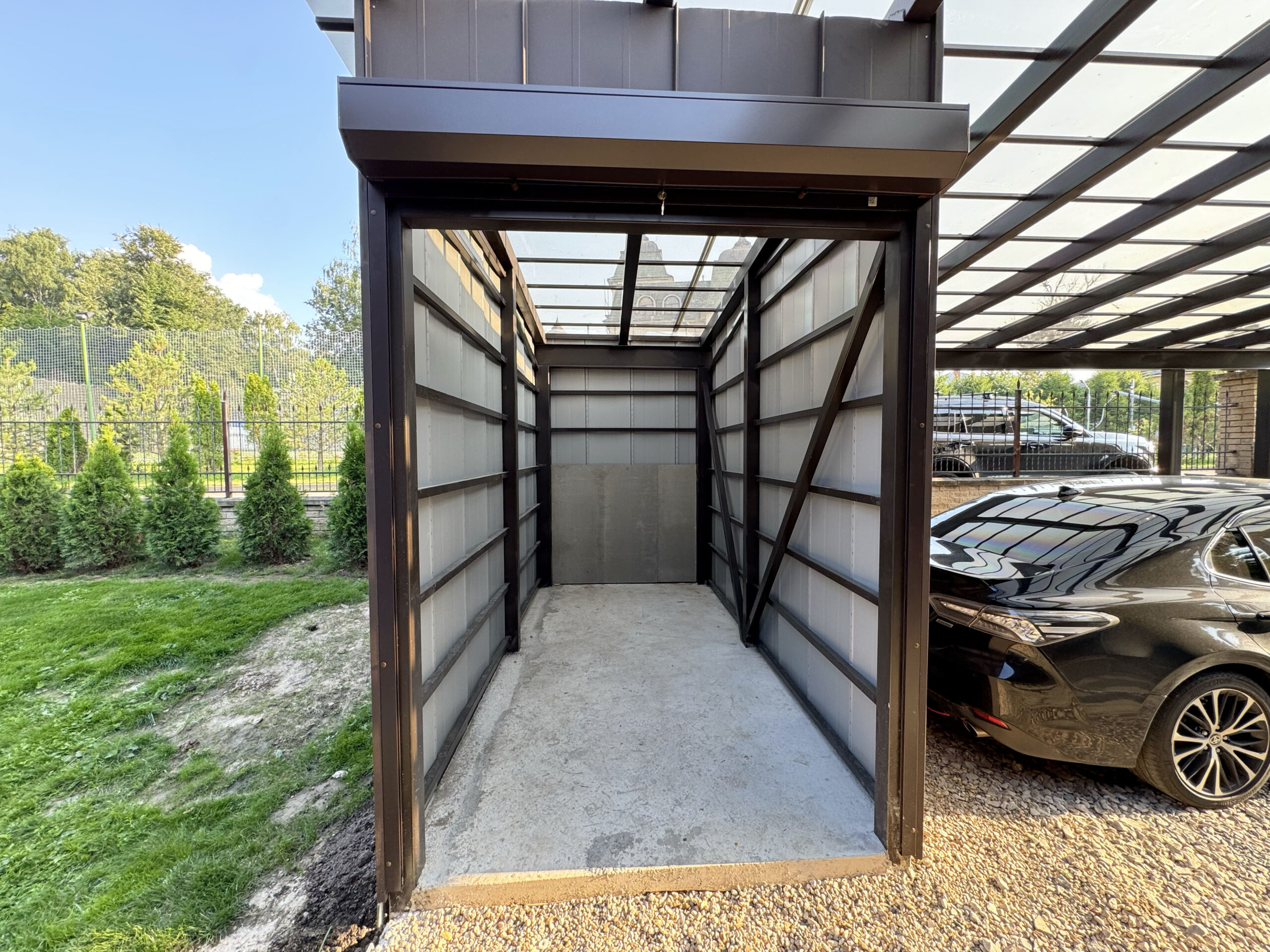

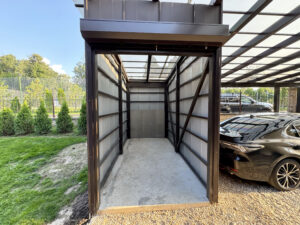

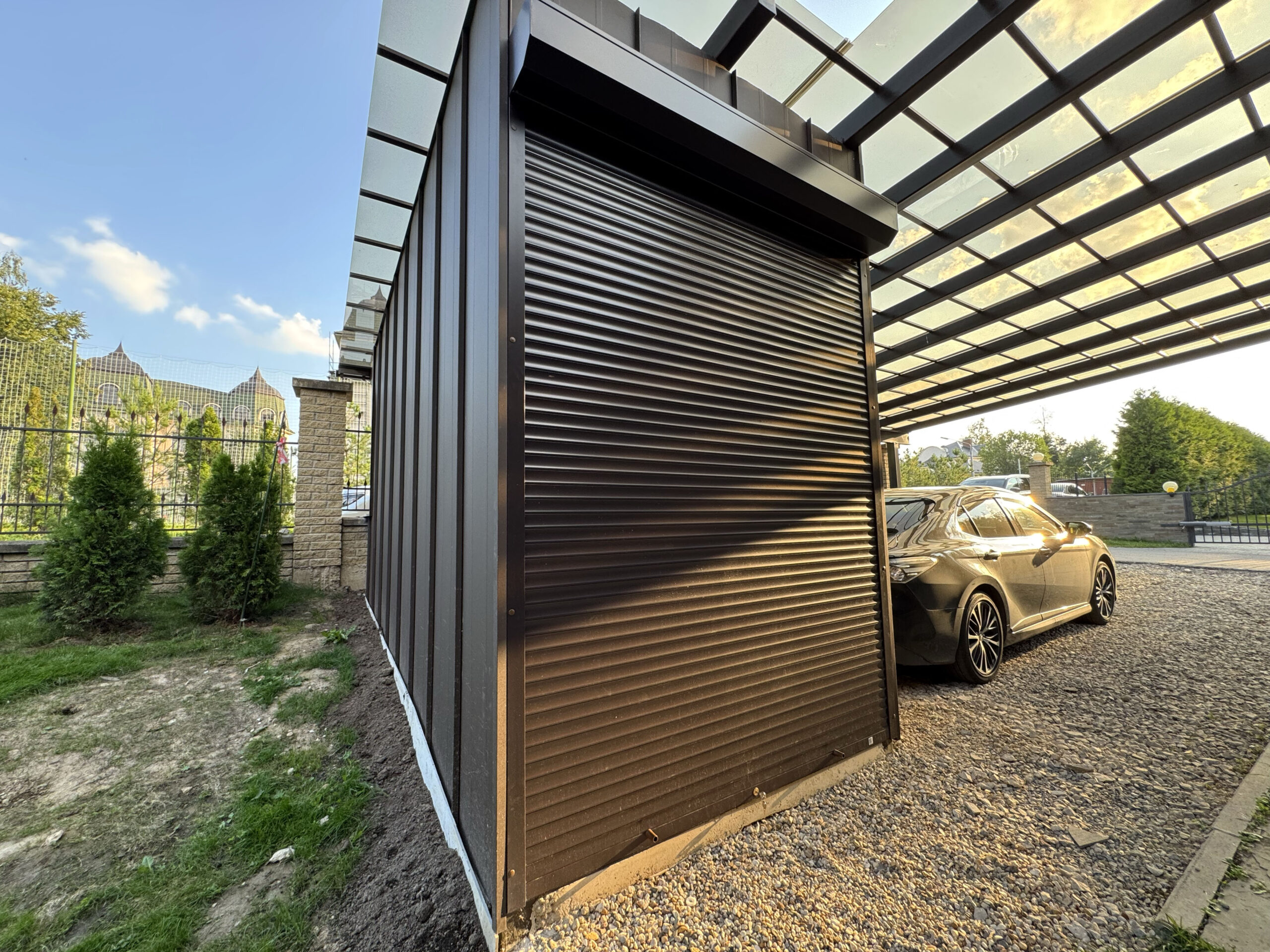

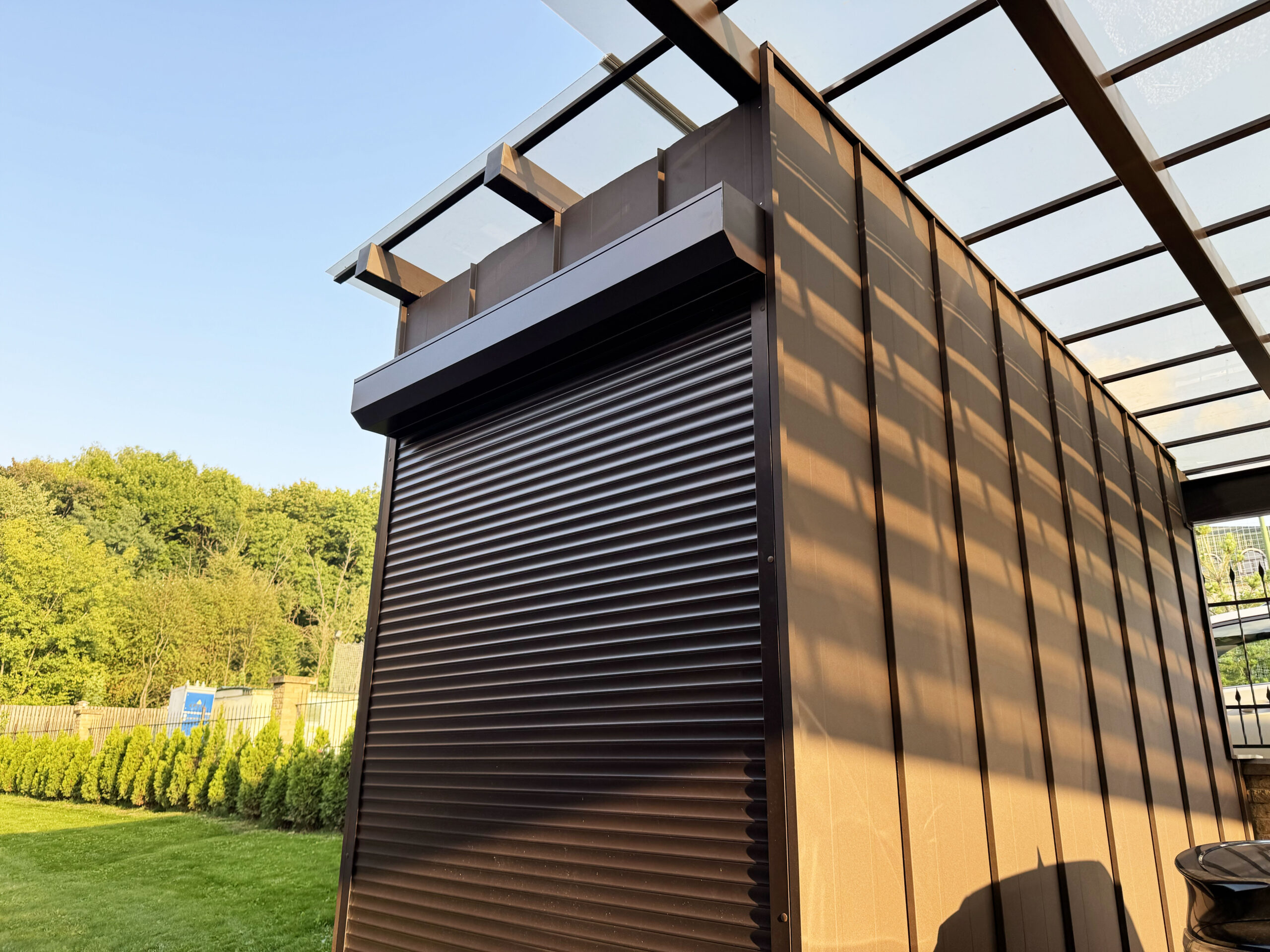

Хозблок размером 3,95 × 2 метра интегрирован непосредственно в конструкцию навеса и примыкает к кирпичной части забора. Снаружи он отделан кликфальцем в цвете RR32, изнутри задняя стенка зашита ЦСП толщиной 12 мм, а для доступа установлены роллетные ворота размером 2,5 × 2 метра. После монтажа сварные соединения защищены цинконаполненным грунтом и подкрашены в цвет каркаса, а открытые торцы профильных труб герметично закрыты.
