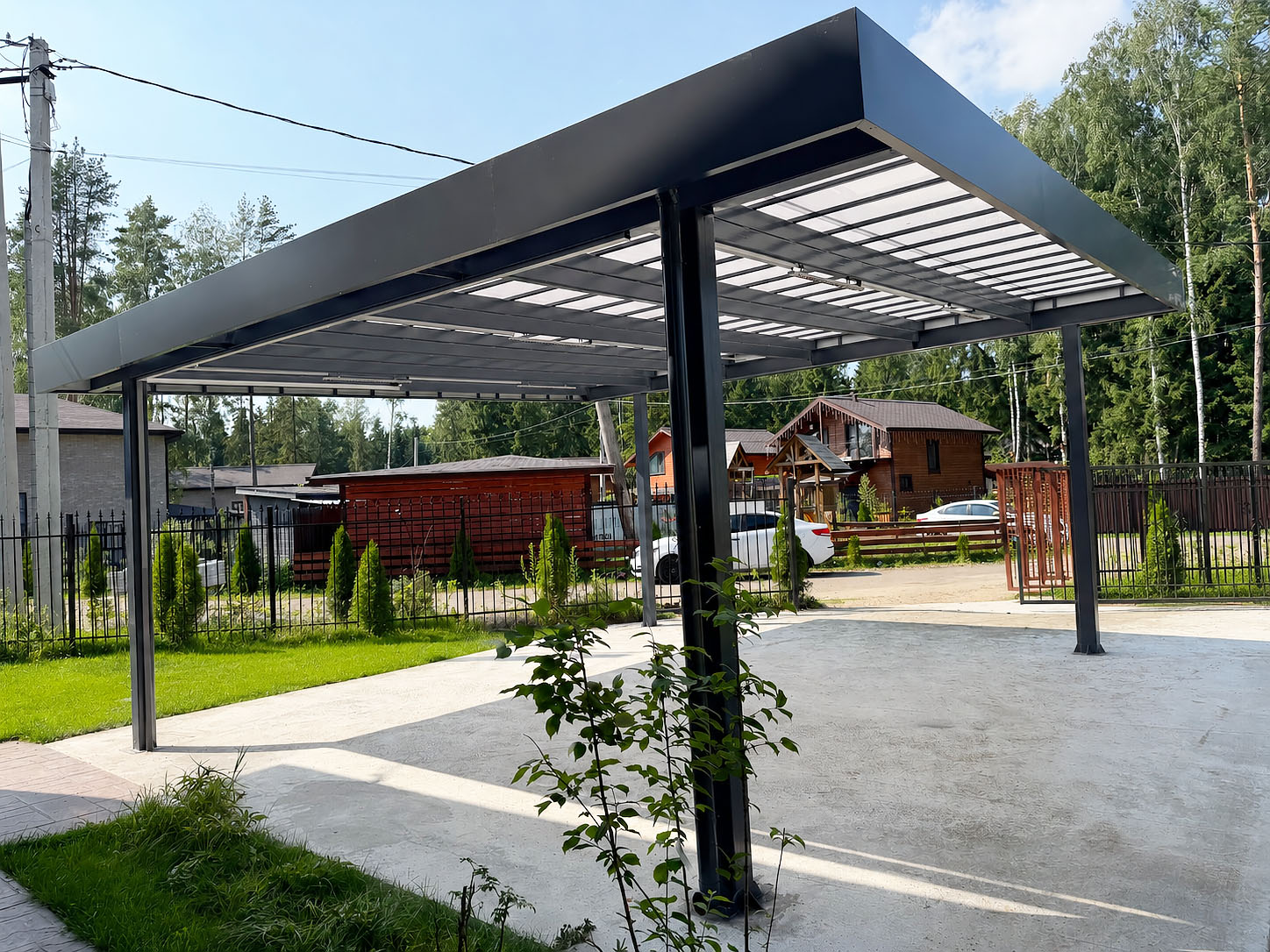

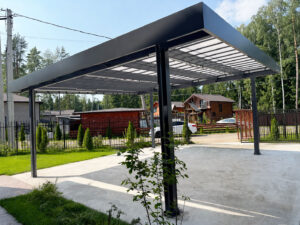

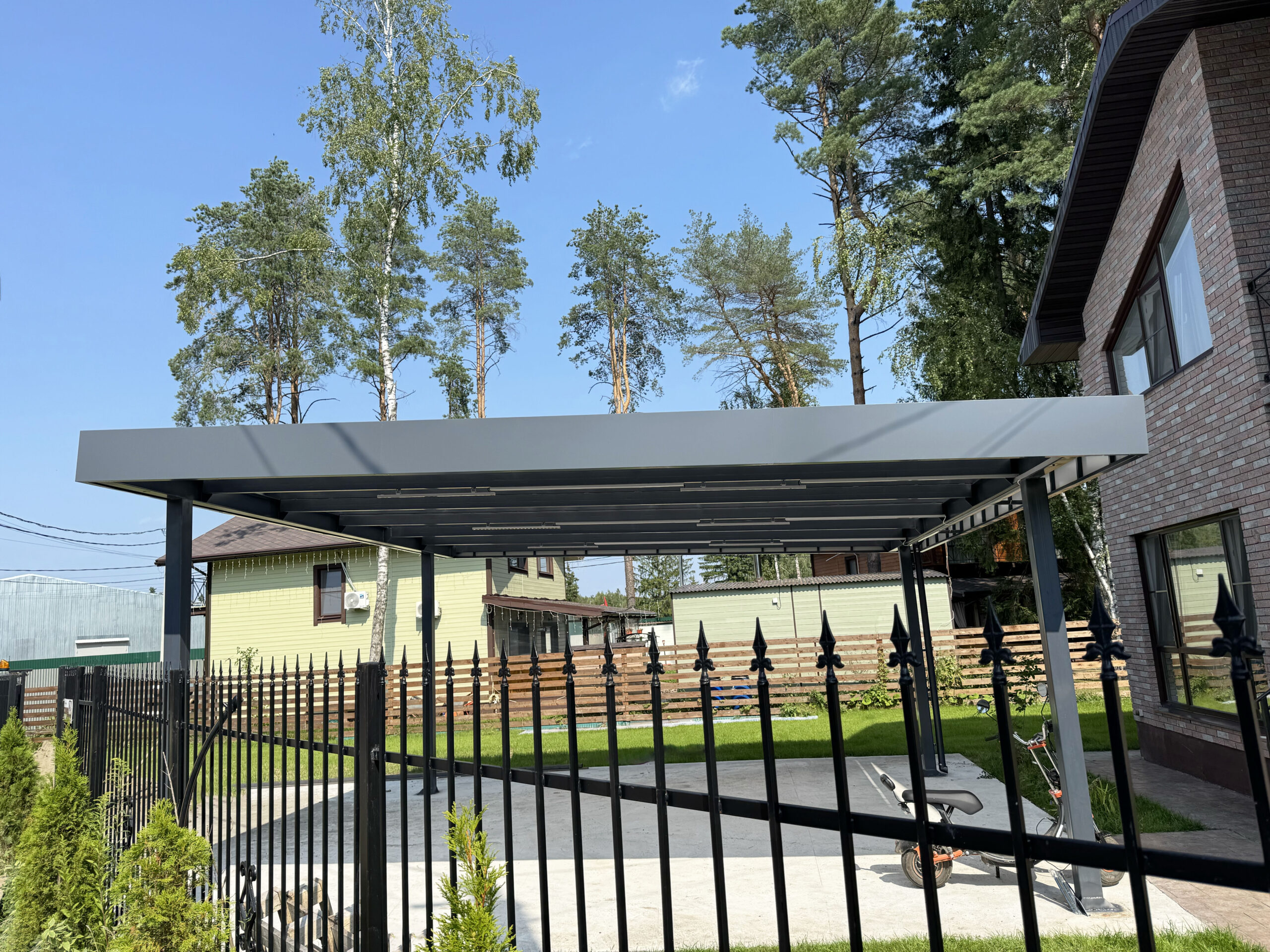

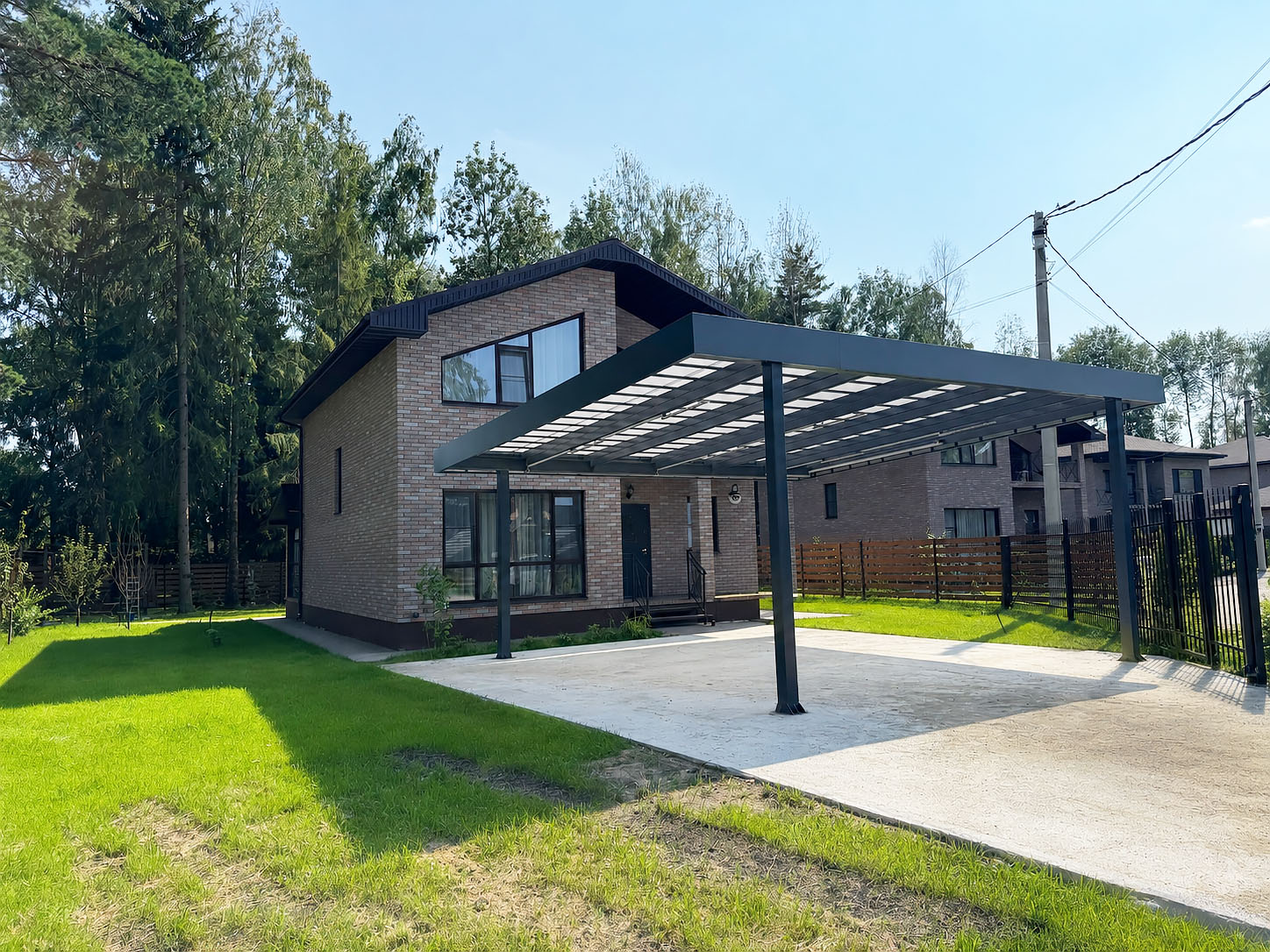

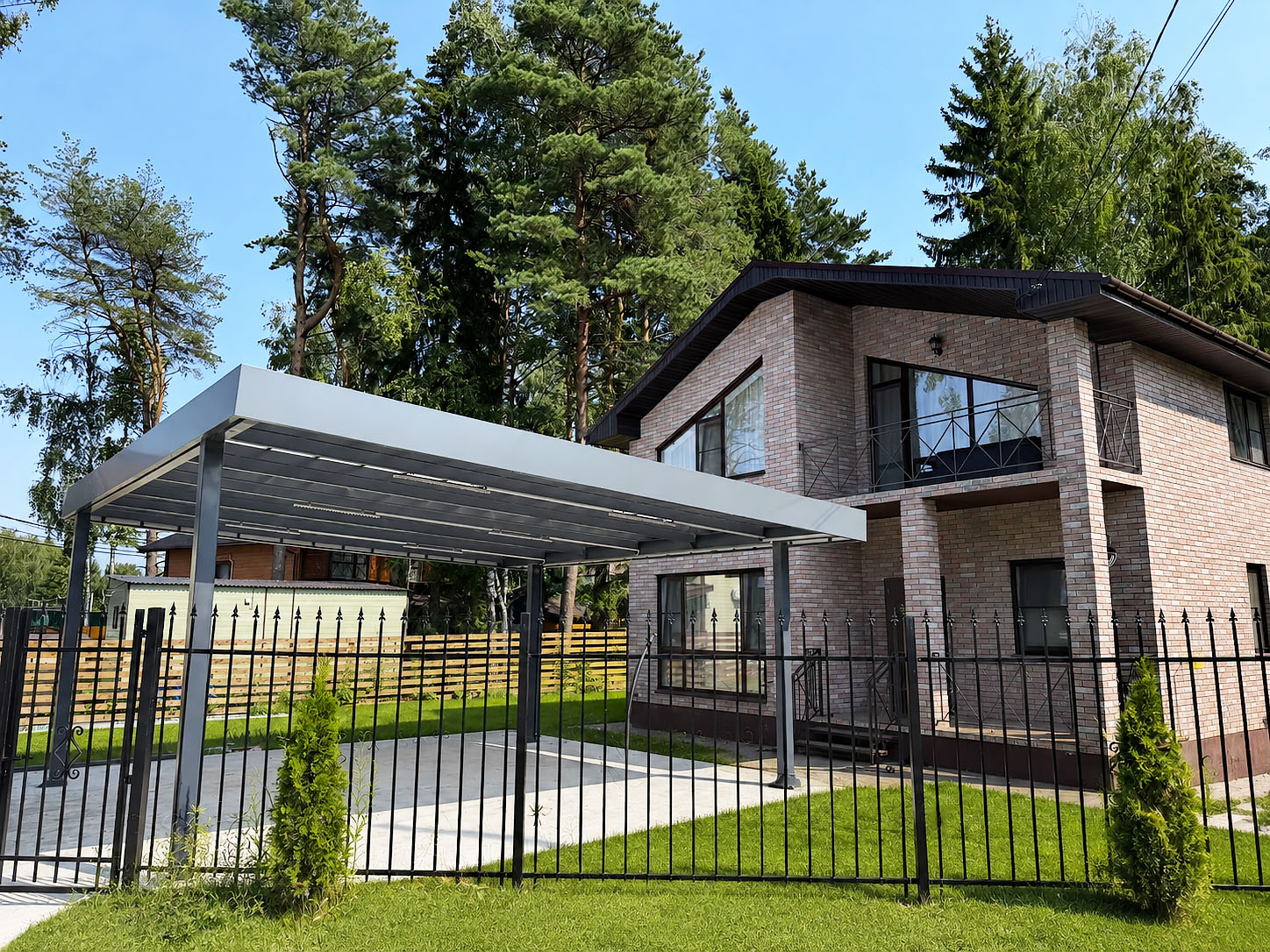

Навес в стиле хай-тек с тонким фризом

Задача

Перед нашей командой стояла задача спроектировать и построить современный односкатный навес в стиле хай-тек размером 7,1 × 7,5 метра. Конструкция должна была обеспечить комфортную парковочную зону и при этом визуально оставаться максимально лёгкой: всего четыре опорные стойки, лаконичная геометрия и аккуратный фриз по всему периметру.

Отдельное внимание заказчик уделил внешнему виду навеса и его оснащению. Металлокаркас выполнен в цвете RAL 7024, кровля — из молочного монолитного поликарбоната толщиной 5 мм, а в конструкцию интегрированы освещение, розетки, выключатель и датчик движения. В результате навес должен был выглядеть минималистично, но при этом быть полностью готовым к повседневной эксплуатации.

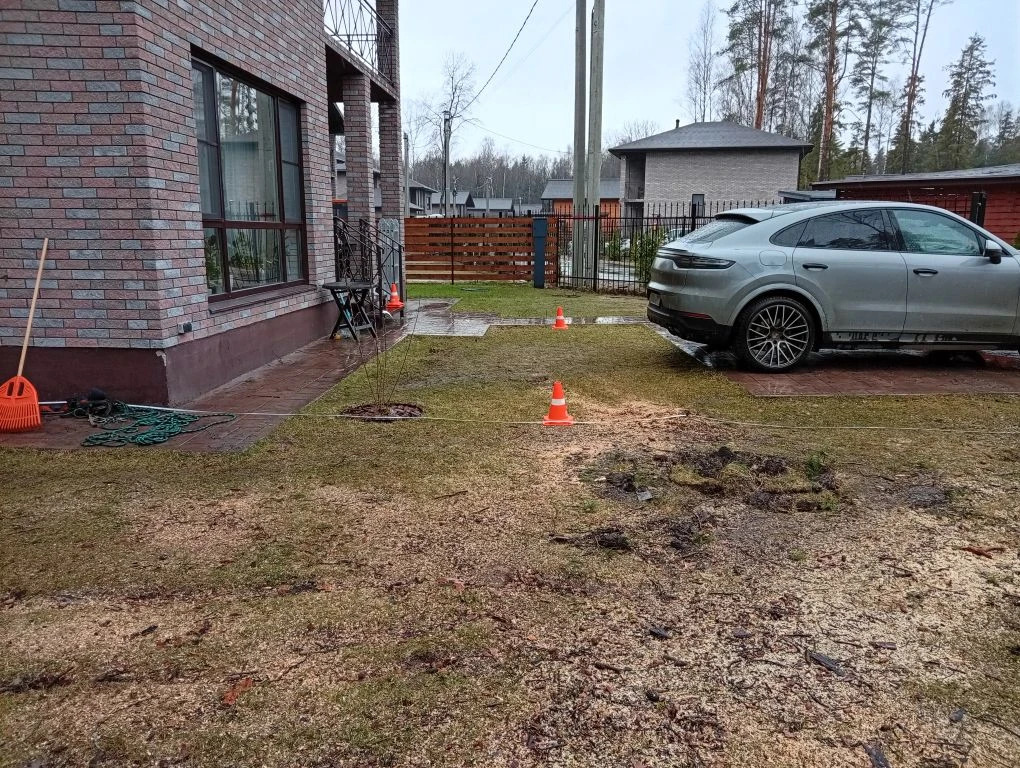

Фото до начала работ

До начала строительства рядом с домом располагалась открытая площадка без защиты от осадков. Предстояло аккуратно интегрировать достаточно большой навес в существующее пространство участка, сохранив свободный проезд и не перегружая архитектуру дома массивными конструктивными элементами.

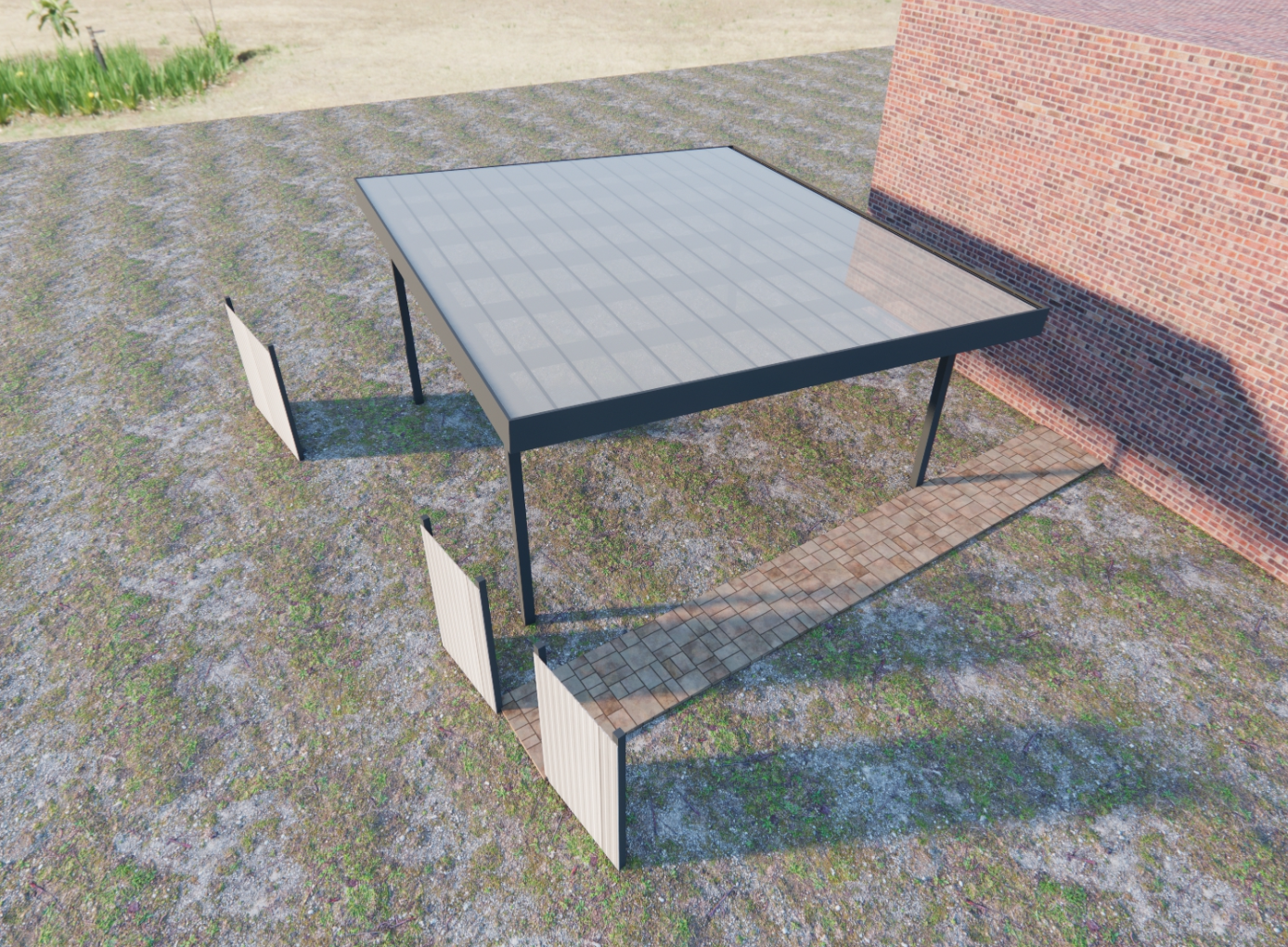

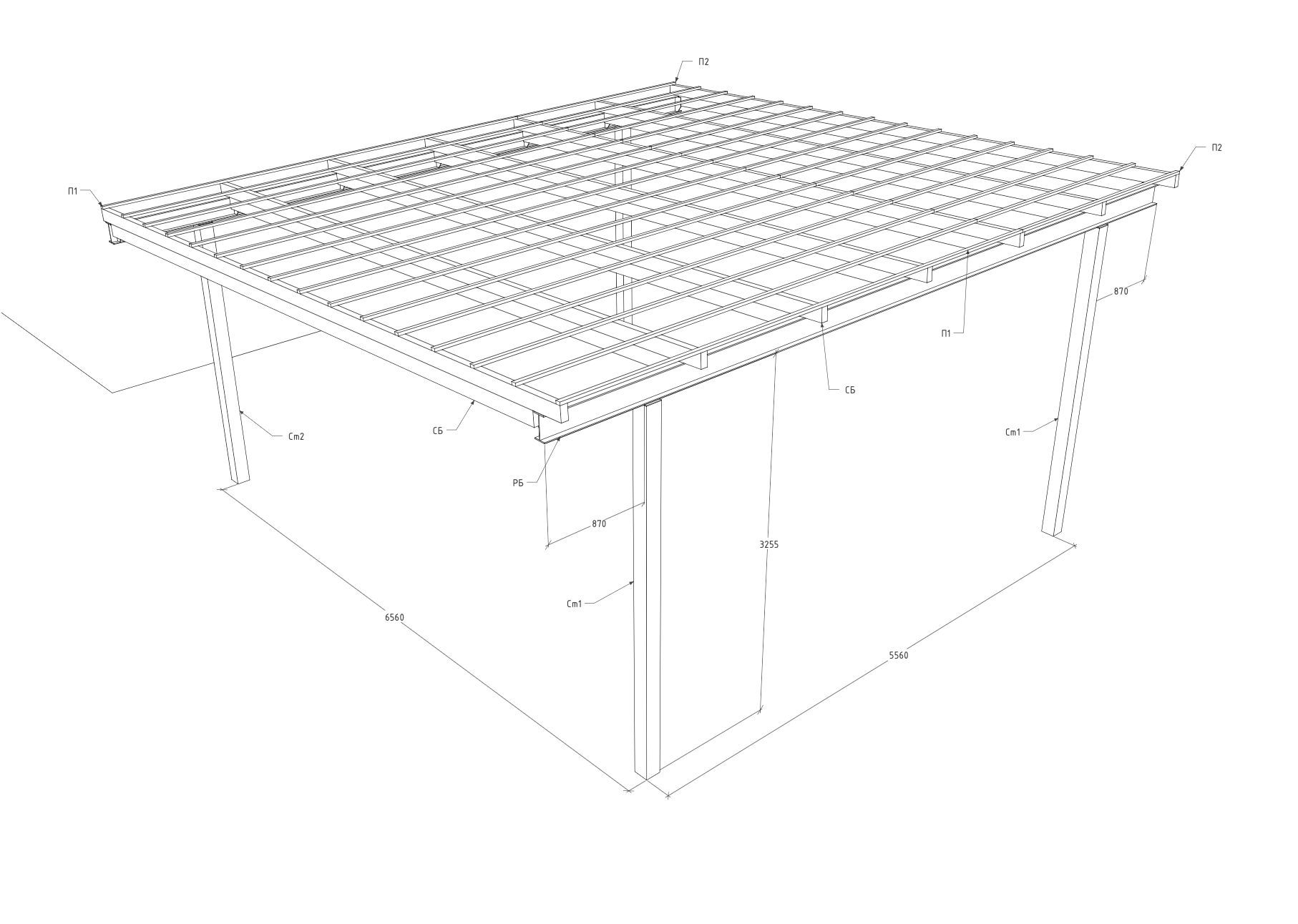

Чертежи и 3D-визуализация

Перед запуском производства инженеры разработали рабочую документацию и детальную 3D-модель будущего навеса. На этапе проектирования были рассчитаны положение четырёх опор, геометрия несущего каркаса и односкатной кровли с уклоном 3°. Конструкция рассчитана с учетом снеговой нагрузки 210 кг/м² для III снегового района и ветрового давления 32 кг/м².

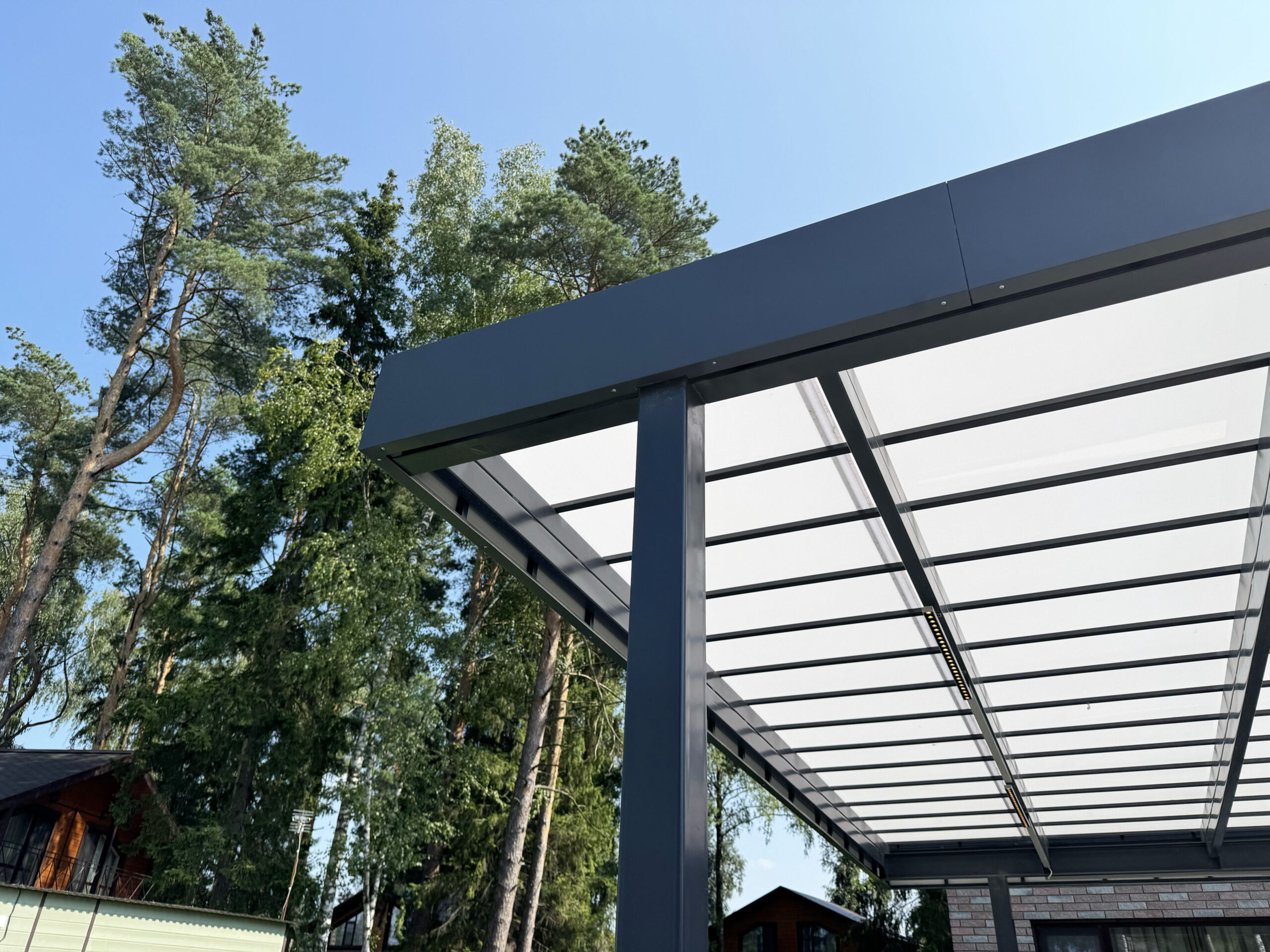

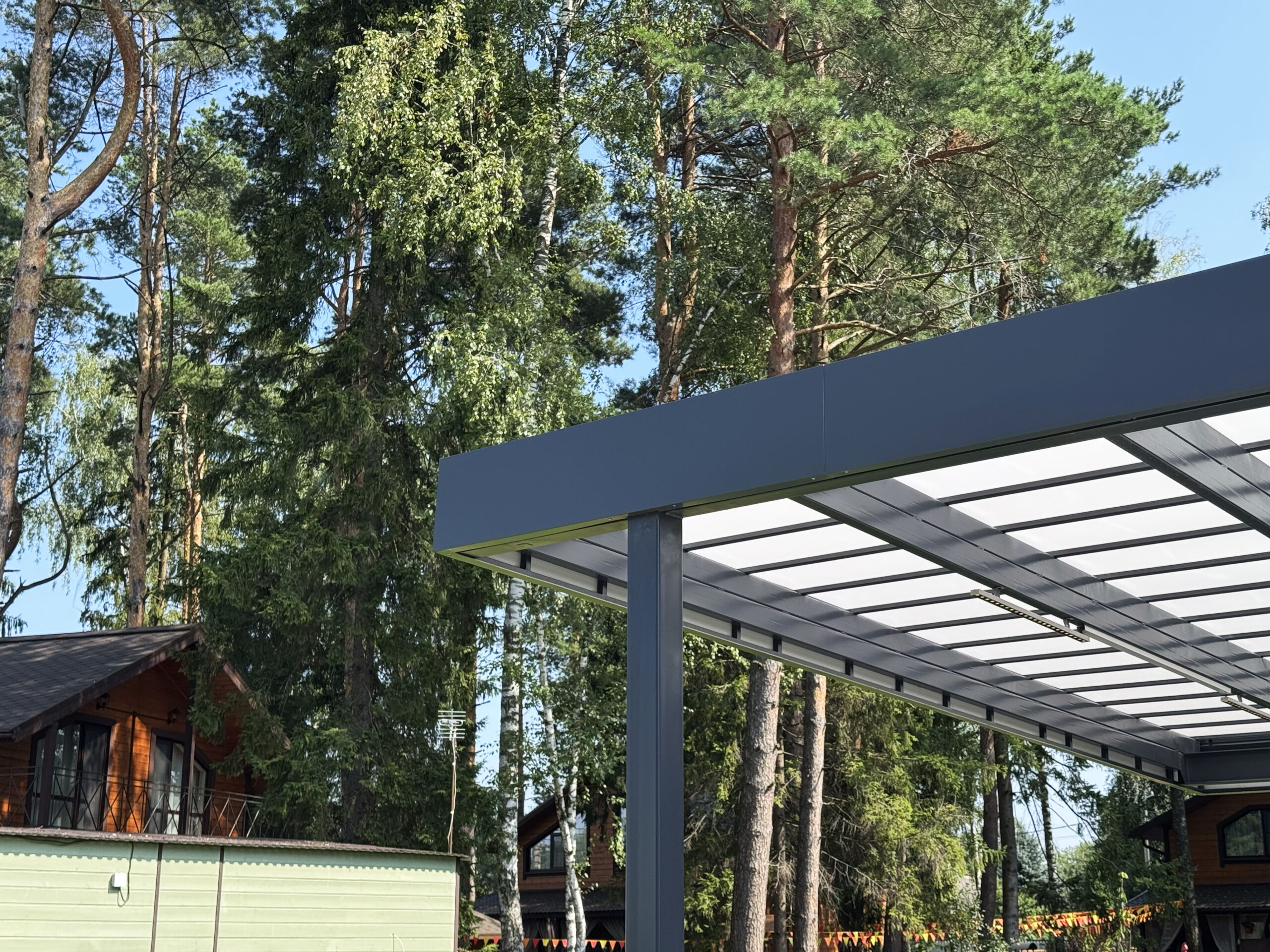

Отдельно проработали внешний вид фриза. Его высота составляет всего 360 мм, а главное решение этого проекта — фриз расположен не параллельно земле, а повторяет уклон кровли. Благодаря этому удалось визуально сделать его тоньше и сохранить лёгкую, характерную для хай-тека геометрию всей конструкции.

Инженерное решение

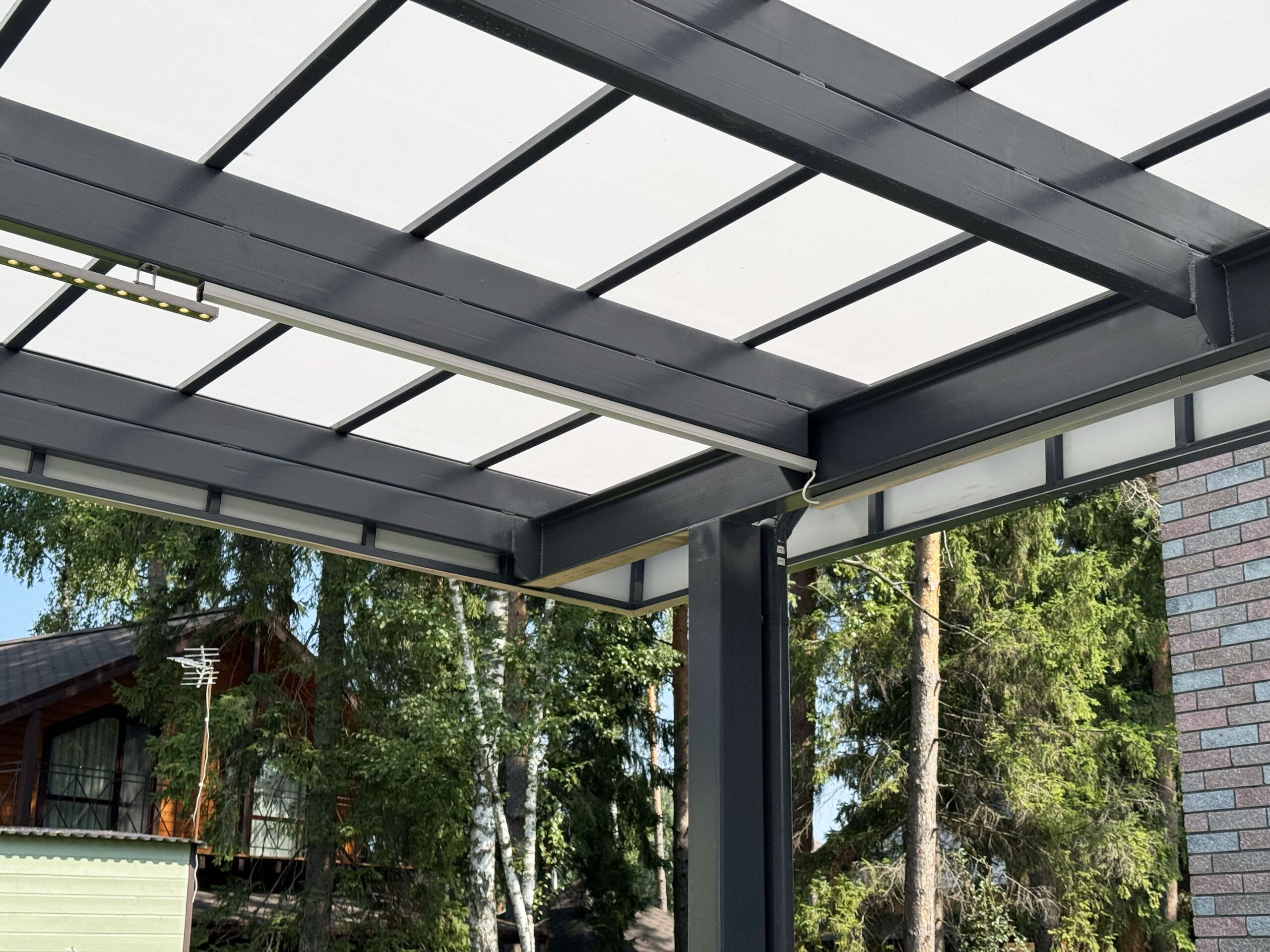

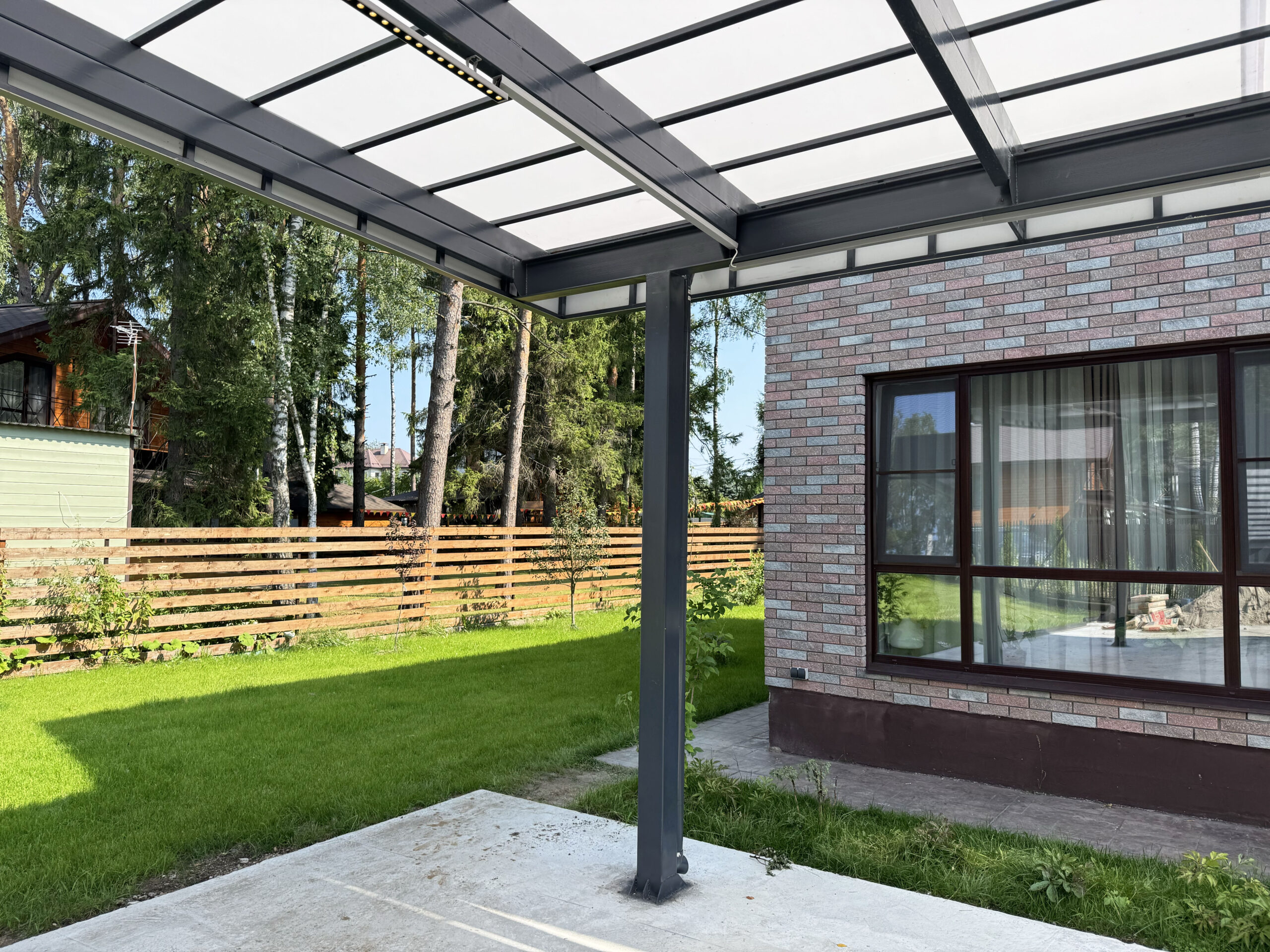

Основу навеса составляют всего четыре опорные стойки из профильной трубы 140×140×4 мм. Несущая система включает две ригельные балки и семь стропильных элементов, а устойчивость каркаса обеспечивается жёсткостью продольных и поперечных несущих элементов. Фундамент выполнен на винтовых сваях диаметром 108 мм с оголовками 220×220 мм.

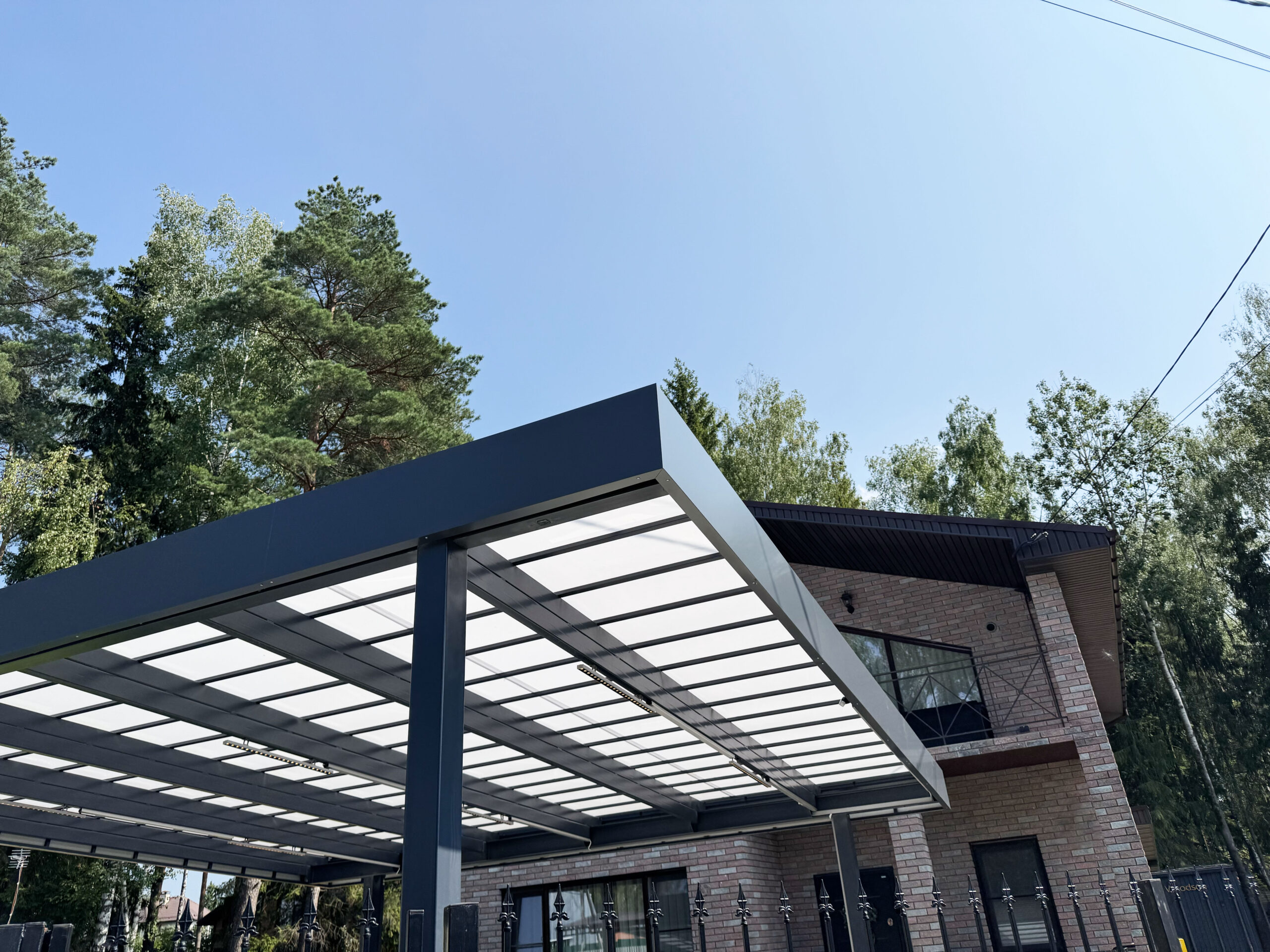

Для кровли использовали молочный монолитный поликарбонат толщиной 5 мм. По четырём сторонам навеса выполнен фриз с отделкой алюминиевыми композитными панелями, а водоотведение организовано с помощью ПВХ-системы в цвете RAL 7024 с выводом водосточной трубы по левой стороне.

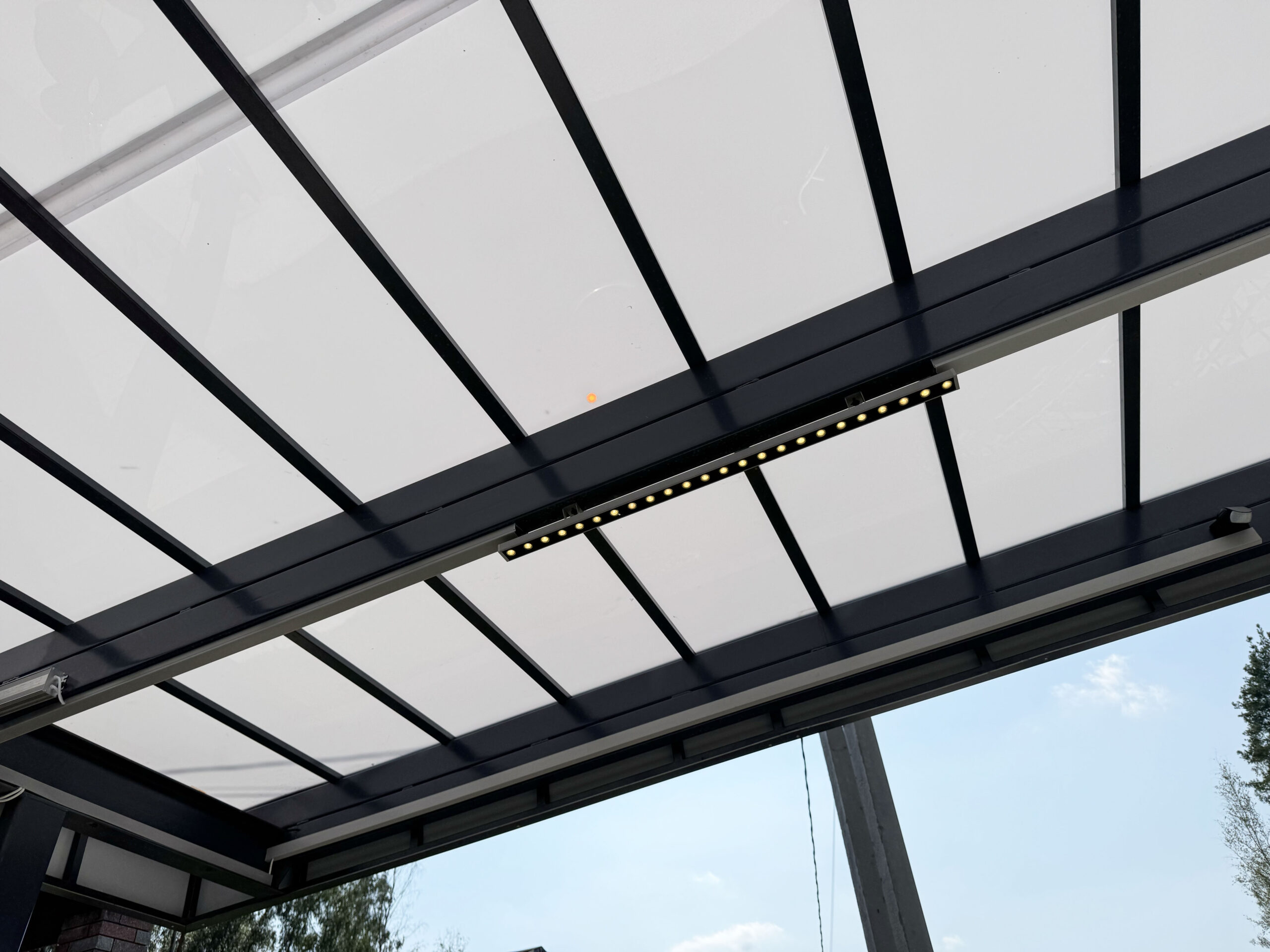

Особое внимание уделили электрике. В навес интегрировали 6 линейных светодиодных светильников, датчик движения и освещённости, три влагозащищённые розетки и выключатель. Кабель подведён к конструкции со стороны ворот. После монтажа сварные соединения зачищаются и подкрашиваются в цвет каркаса, швы защищаются цинконаполненным грунтом, а открытые торцы профильных труб герметично закрываются заглушками.
